Tổng quan về bơm hút chân không (vaccum pump)

Bơm hút chân không (vaccum pump) hay bơm chân không là thiết bị quan trọng được sử dụng trong nhiều lĩnh vực công nghiệp khác nhau, chuyên dùng để loại bỏ không khí hoặc các loại khí khác tại một không gian nhất định nhằm mục đích tạo ra môi trường chân không hoặc gần chân không.

Khi không gian đạt đến mức chân không nhất định, các quá trình như sấy, chưng cất, đóng gói, ép khuôn, hoặc vận chuyển vật liệu bằng lực hút sẽ diễn ra hiệu quả hơn và an toàn hơn.

Bơm hút chân không là gì?

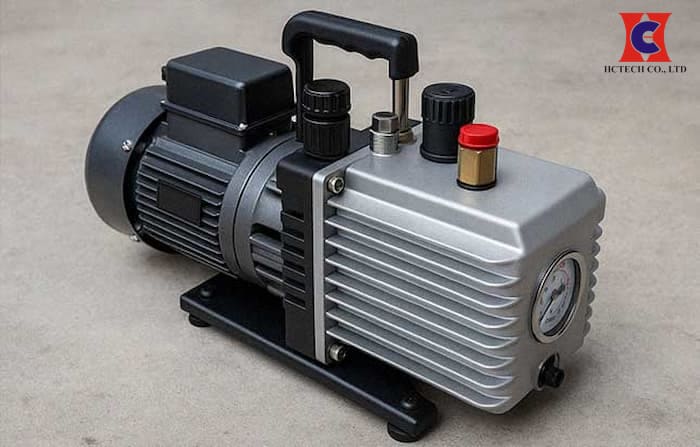

Máy bơm hút chân không là gì?

Bơm chân không (Vacuum Pump) là thiết bị chuyên dùng để hút và loại bỏ không khí hoặc các loại khí ra khỏi một không gian kín, từ đó tạo ra môi trường có áp suất thấp hơn áp suất khí quyển. Máy bơm hút chân không đóng vai trò quan trọng trong nhiều hệ thống sản xuất hiện đại nhờ khả năng tạo và duy trì môi trường chân không ổn định.

Kể từ khi được Otto von Guericke đặt nền móng phát minh vào năm 1650 dựa trên nguyên lý bơm hút cổ đại, thiết bị này đã trải qua hàng thế kỷ cải tiến để trở nên tinh vi và chính xác hơn. Ngày nay, hệ thống chân không đóng vai trò là “mạch máu” trong dây chuyền sản xuất hiện đại, ứng dụng rộng rãi trong hàng loạt lĩnh vực công nghiệp như điện tử, thực phẩm, y tế, đóng gói, hóa chất và sản xuất tự động hóa sử dụng công nghệ chân không.

Nguyên lý hoạt động chung của bơm hút chân không

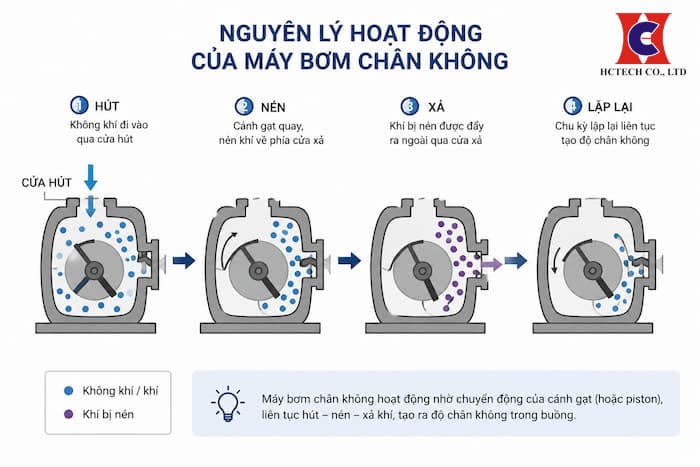

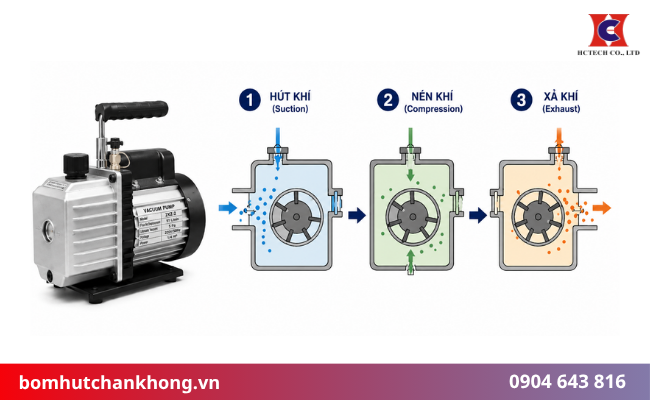

Máy bơm chân không hoạt động trên nguyên lý cơ bản hút – nén – xả khí

Về bản chất, mọi bơm hút chân không công nghiệp đều hoạt động dựa trên sự chênh lệch áp suất.

Quy trình cơ bản gồm 3 bước:

1. Hút khí: Không khí trong buồng cần hút được dẫn vào khoang bơm thông qua cửa hút.

2. Nén khí: Khí được hút sẽ đi vào buồng bơm sẽ được nén lại do chuyển động quay hoặc tịnh tiến của các bộ phận trong buồng bơm.

3. Xả khí: Khí sau khi bị nén sẽ được đẩy ra môi trường bên ngoài hoặc qua hệ thống xử lý.

Khi lượng khí trong buồng ngày càng giảm, áp suất giảm theo → tạo ra chân không.

*Tùy theo từng dòng bơm như bơm vòng dầu, vòng nước hay bơm chân không khô mà cơ chế tạo chân không sẽ khác nhau, tuy nhiên nguyên lý hoạt động cơ bản vẫn là hút – nén – xả khí để tạo áp suất âm ổn định.

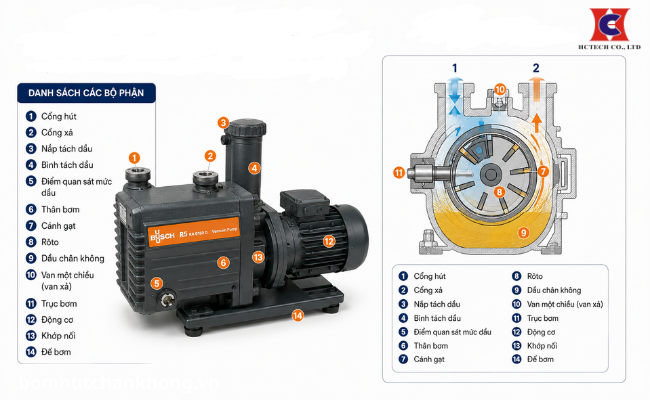

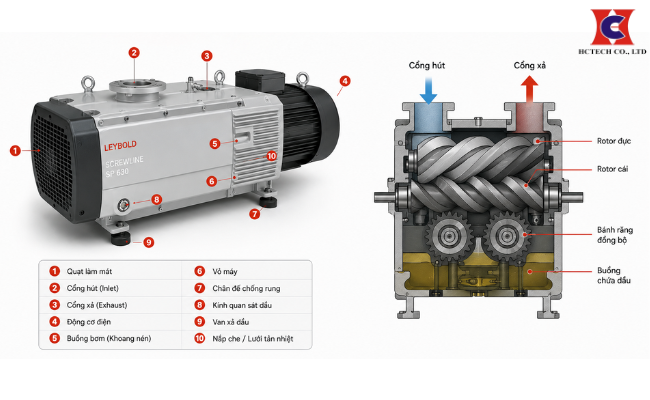

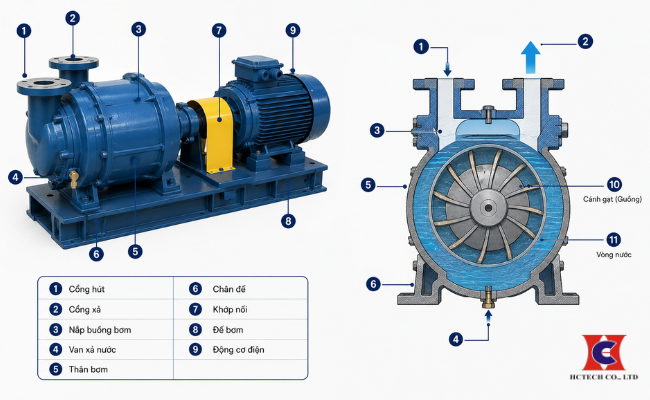

Cấu tạo máy bơm hút chân không

Tùy từng dòng bơm chân không mà cấu tạo sẽ khác nhau. Dưới đây là chi tiết cấu tạo của các loại máy bơm chân không công nghiệp phổ biến:

1. Thành phần cấu tạo chính của bơm chân không

• Động cơ (Motor): Đây là bộ phận cung cấp năng lượng để rotor hoạt động. Phần lớn các dòng bơm công nghiệp sử dụng động cơ điện 3 pha với dải công suất từ 0.5−75 kW, đáp ứng khả năng vận hành ổn định trong thời gian dài và liên tục.
• Trục bơm: Là khu vực trực tiếp diễn ra quá trình tạo chân không thông qua cơ chế hút và nén khí. Hiệu suất của bơm phụ thuộc lớn vào thiết kế và độ kín của buồng bơm.

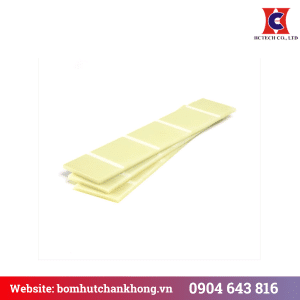

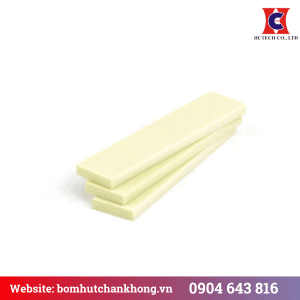

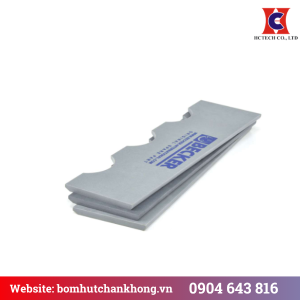

• Rotor và cánh gạt: Rotor được lắp lệch tâm bên trong buồng bơm. Đối với dòng bơm cánh gạt, các cánh được gắn trên rotor sẽ chuyển động linh hoạt để hình thành các khoang hút có thể tích thay đổi, hỗ trợ quá trình hút và đẩy khí hiệu quả hơn.
• Cổng hút: Vị trí kết nối với hệ thống đường ống hoặc buồng chứa cần tạo chân không, cho phép không khí đi vào bên trong bơm.
• Cổng xả: Có nhiệm vụ đưa khí, hơi nước hoặc tạp chất sau khi xử lý ra khỏi hệ thống.

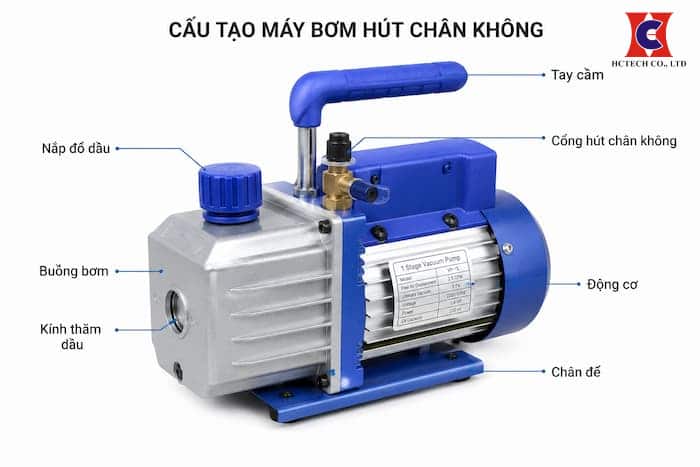

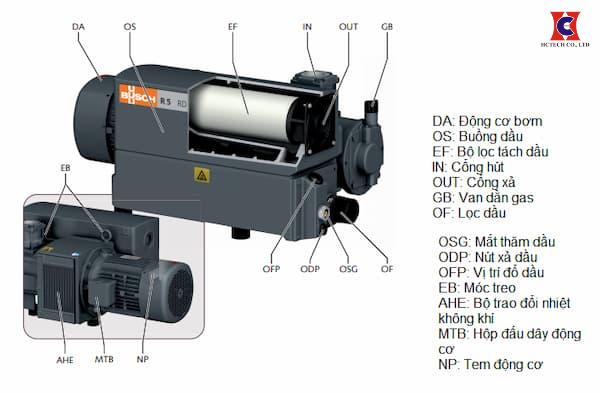

Các thành phần và bộ phần cấu tạo máy bơm hút chân không

2. Các bộ phận hỗ trợ đi kèm

• Vỏ máy: Bao bọc và bảo vệ các chi tiết quan trọng bên trong như động cơ và cụm buồng bơm, đồng thời hạn chế ảnh hưởng từ môi trường bên ngoài.
• Đồng hồ áp suất: Thiết bị dùng để theo dõi và hiển thị mức độ chân không trong quá trình vận hành.
• Lọc khí: Thường được lắp tại đầu hút nhằm ngăn bụi bẩn, hạt rắn hoặc dị vật đi vào buồng bơm, giúp tăng tuổi thọ thiết bị.
• Tủ điều khiển: Bao gồm các nút điều khiển đóng/mở, cài đặt thời gian hoạt động và điều chỉnh công suất hút theo nhu cầu sử dụng.

Phân loại máy bơm chân không phổ biến trên thị trường hiện nay

Hiện nay, bơm hút chân không được chia thành nhiều loại khác nhau tùy theo nguyên lý hoạt động và nhu cầu sử dụng thực tế. Mỗi dòng bơm sẽ có ưu điểm riêng, phù hợp với từng môi trường vận hành và ngành sản xuất khác nhau.

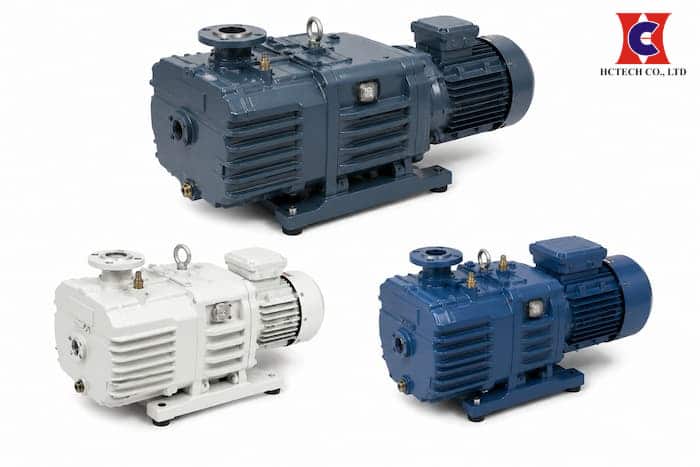

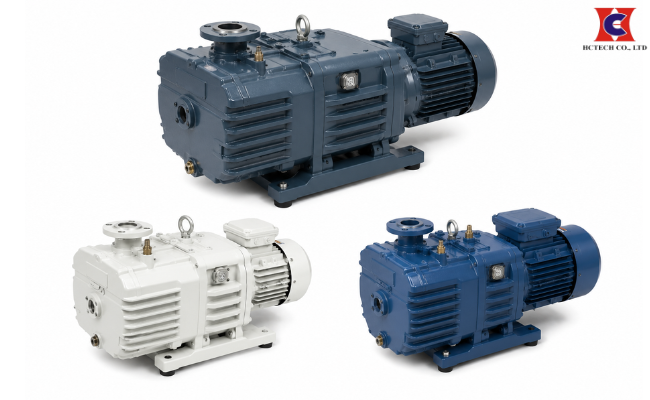

Bơm chân không vòng dầu

Đây là dòng bơm phổ biến nhất trong công nghiệp hiện nay. Bơm sử dụng dầu để làm kín, bôi trơn và hỗ trợ tạo chân không sâu. Thiết bị phù hợp với các hệ thống yêu cầu áp suất ổn định như CNC, đóng gói, y tế và điện tử.

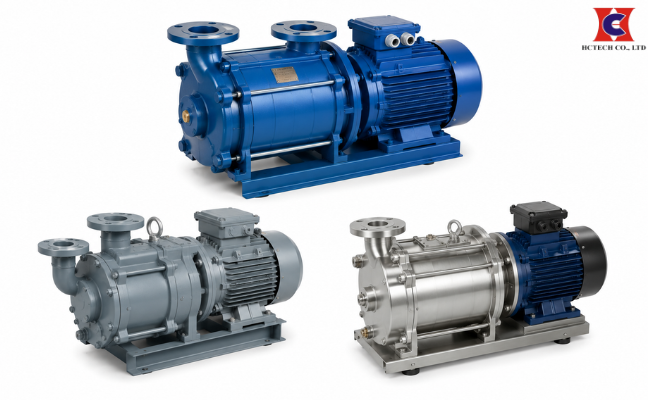

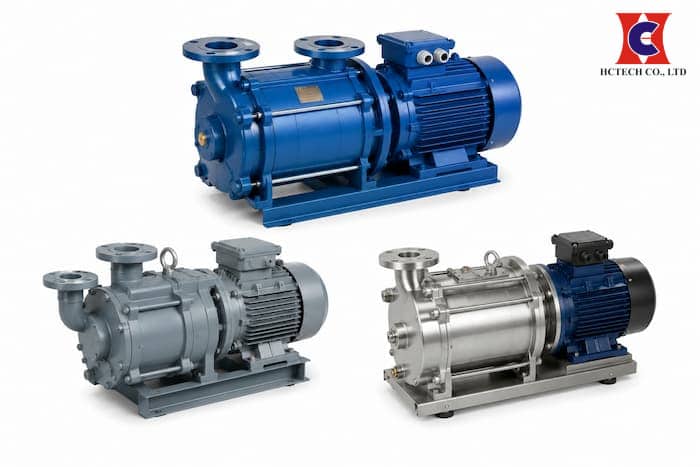

Bơm chân không vòng nước

Bơm hoạt động bằng cách sử dụng nước tạo vòng kín để hút và nén khí. Dòng bơm này phù hợp với môi trường có nhiều hơi nước, bụi hoặc khí ẩm như ngành gạch, giấy, hóa chất và xử lý môi trường.

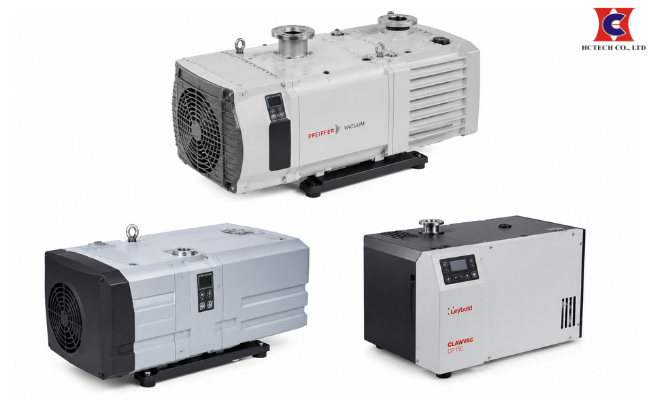

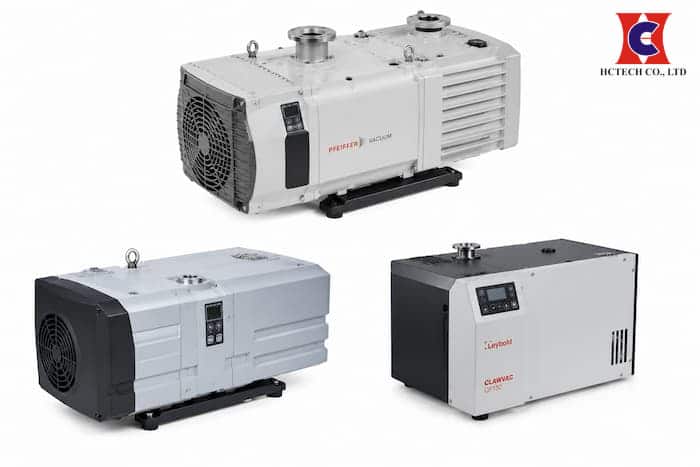

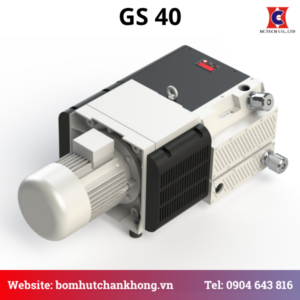

Bơm chân không khô

Bơm hút chân không khô không sử dụng dầu trong buồng bơm nên hạn chế ô nhiễm và giảm chi phí bảo trì. Thiết bị thường được dùng trong ngành điện tử, thực phẩm, dược phẩm và phòng sạch.

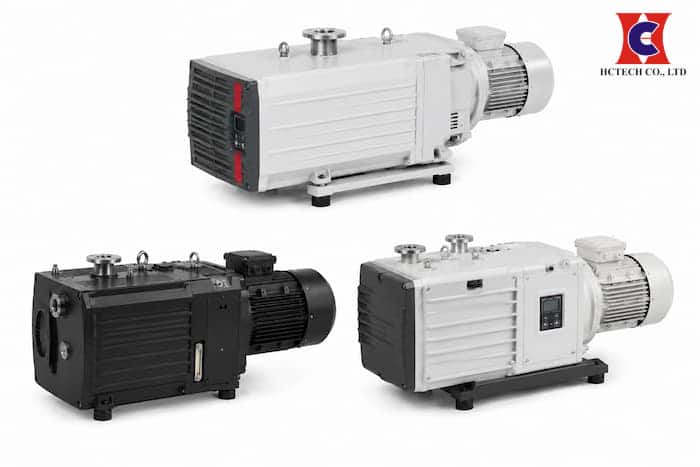

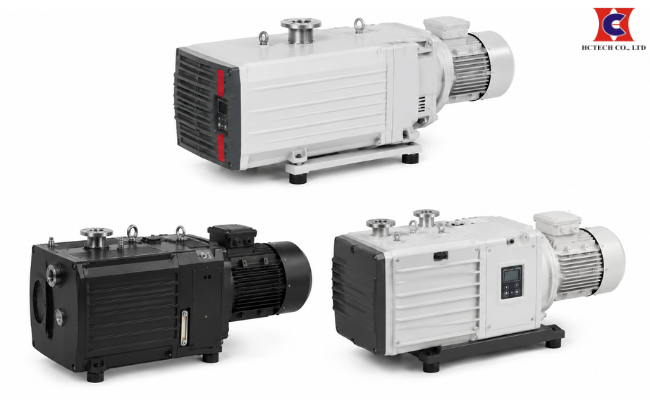

Bơm chân không trục vít

Dòng bơm sử dụng cơ cấu trục vít để nén và hút khí, có khả năng vận hành liên tục với hiệu suất cao. Bơm phù hợp với các hệ thống công nghiệp lớn và yêu cầu chân không ổn định.

Bơm chân không piston

Bơm hoạt động bằng cơ chế piston tịnh tiến để tạo áp suất âm. Loại bơm này thường được sử dụng trong các hệ thống nhỏ hoặc ứng dụng yêu cầu lưu lượng thấp.

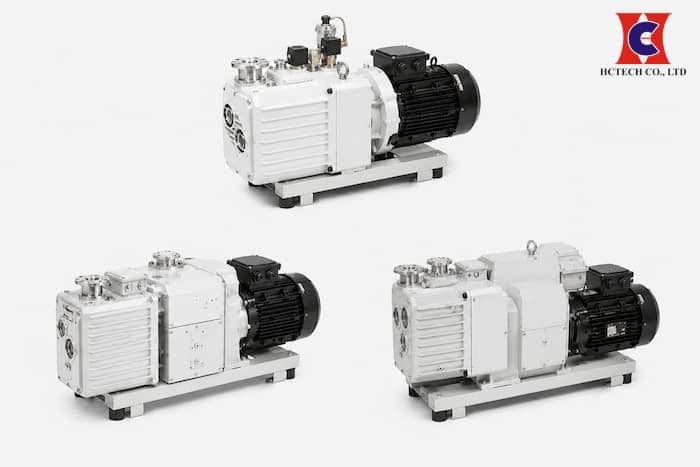

Bơm tăng áp chân không

Thiết bị thường được kết hợp với bơm chân không chính để tăng tốc độ hút và cải thiện hiệu suất hệ thống chân không công nghiệp.

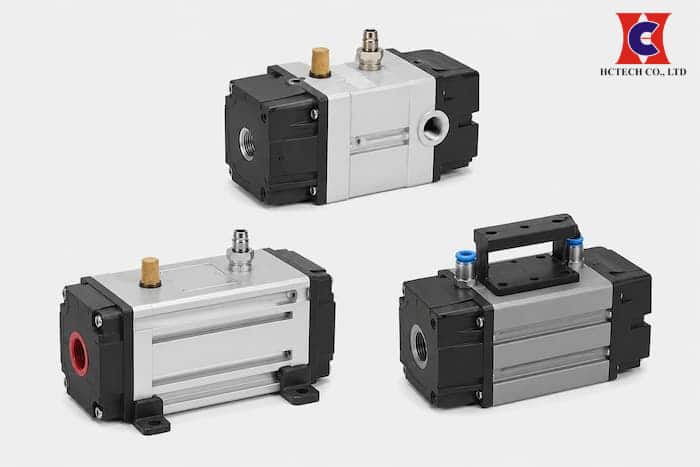

Bơm chân không khí nén

Bơm chân không khí nén hoạt động bằng nguồn khí nén thay vì sử dụng động cơ điện. Thiết bị có thiết kế nhỏ gọn, an toàn và phù hợp với môi trường yêu cầu chống cháy nổ hoặc hệ thống tự động hóa.

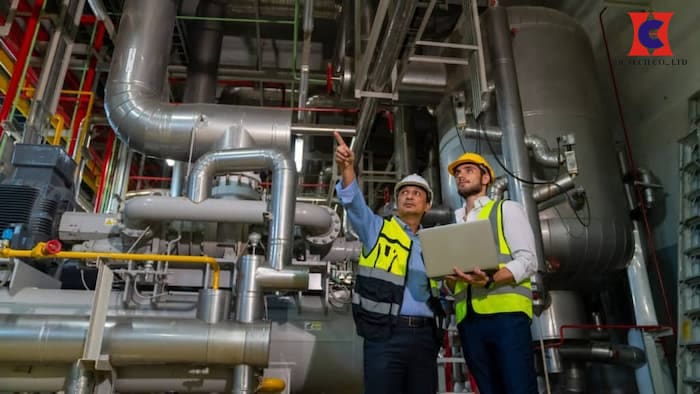

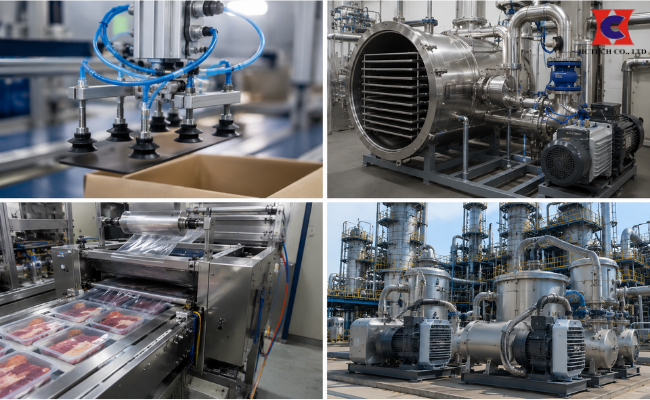

Ứng dụng của máy bơm hút chân không trong công nghiệp

Bơm hút chân không được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng tạo áp suất âm ổn định, hỗ trợ quá trình sản xuất diễn ra hiệu quả và liên tục.

• Ngành điện tử: sản xuất linh kiện, chip và phòng sạch
• Ngành giấy: tách nước, khử bọt khí trong bột giấy
• Ngành in ấn: hút giữ giấy và hỗ trợ truyền giấy tốc độ cao
• Ngành thực phẩm: đóng gói và bảo quản thực phẩm hút chân không
• Ngành nhựa: định hình sản phẩm và sản xuất ống PVC
• Ngành xi mạ: tạo môi trường chân không để phủ bề mặt kim loại
• Ngành cơ khí – CNC: hút giữ phôi và hỗ trợ gia công chính xác
• Ngành hóa chất – dầu khí: chưng cất, hút khí và xử lý hóa chất
• Ngành gỗ: hút giữ tấm gỗ và hỗ trợ sơn phủ bề mặt
• Ngành y tế: hệ thống hút trung tâm và thiết bị tiệt trùng y tế

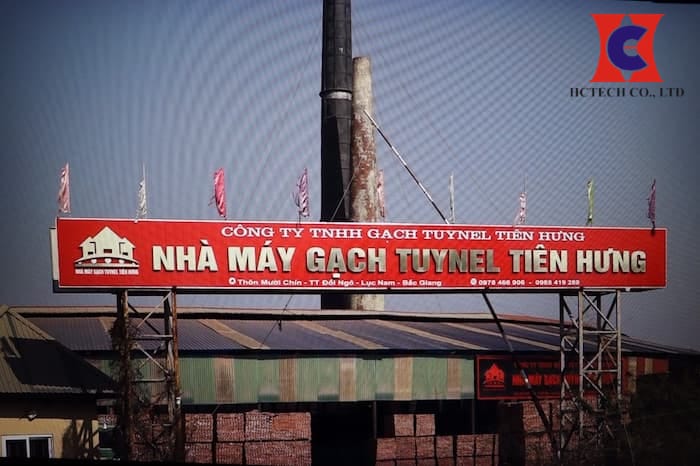

• Ngành sản xuất gạch và vật liệu xây dựng: loại bỏ khí và hơi ẩm trong nguyên liệu, giúp tăng chất lượng thành phẩm.
• Hệ thống tự động hóa công nghiệp: Bơm chân không được sử dụng trong robot gắp sản phẩm, dây chuyền tự động và hệ thống khí nén công nghiệp.

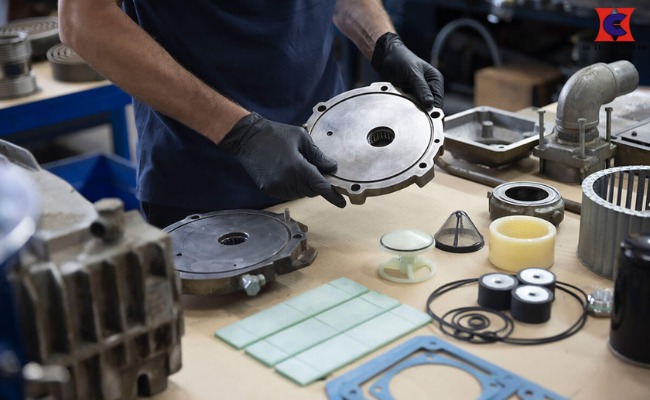

Các lỗi thường gặp của máy bơm hút chân không

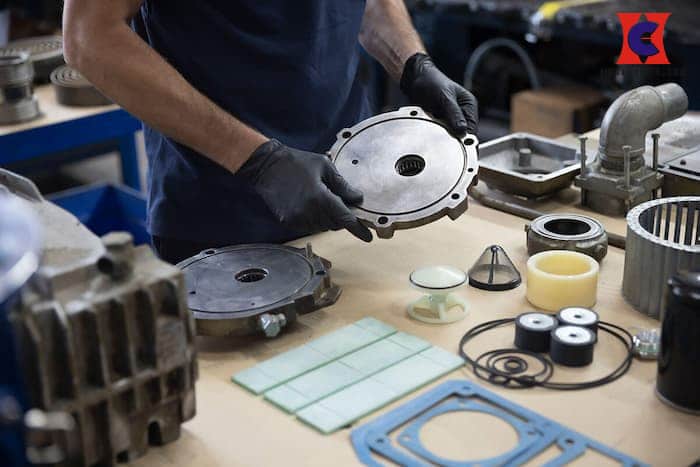

Một số lỗi thường gặp phố biến khi sử dụng bơm chân không

Trong quá trình vận hành, bơm hút chân không có thể gặp nhiều sự cố làm giảm hiệu suất hoặc gây gián đoạn sản xuất. Một số lỗi thường gặp gồm:

• Bơm hút yếu, không đạt áp suất chân không
• Bơm chạy nóng, quá nhiệt
• Bơm phát ra tiếng ồn lớn hoặc rung mạnh
• Rò rỉ dầu, hao dầu nhanh
• Dầu bơm bị đổi màu hoặc có cặn
• Bơm không khởi động hoặc bị kẹt trục
• Cánh gạt, vòng bi hoặc phớt bị mòn hỏng
• Hệ thống bị rò rỉ khí gây mất chân không
• Hiệu suất bơm giảm sau thời gian dài vận hành

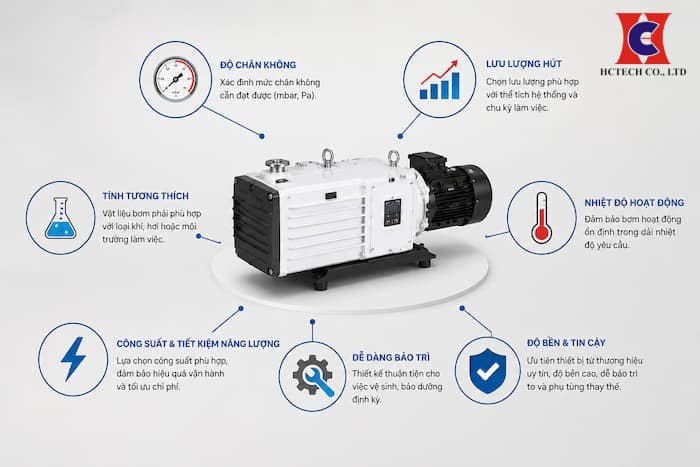

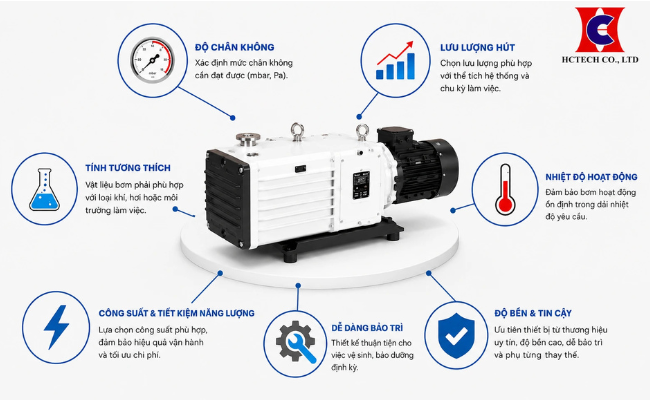

Tiêu chí lựa chọn bơm hút chân không phù hợp

Các tiêu chí lựa chọn bơm hút chân không phù hợp

Để lựa chọn bơm hút chân không tốt và phù hợp, doanh nghiệp cần dựa vào nhu cầu sử dụng thực tế và điều kiện vận hành của hệ thống. Một số tiêu chí quan trọng gồm:

• Độ chân không yêu cầu: Chọn bơm có mức áp suất phù hợp với ứng dụng sản xuất.
• Lưu lượng hút của bơm: Lưu lượng phải đáp ứng thể tích hệ thống và thời gian hút mong muốn.
• Môi trường làm việc: Nếu hệ thống có hơi nước, bụi hoặc hóa chất nên chọn dòng bơm phù hợp như bơm vòng nước hoặc bơm khô.
• Loại bơm sử dụng: Có thể lựa chọn bơm vòng dầu, vòng nước, bơm khô, trục vít hoặc khí nén tùy theo ứng dụng thực tế.
• Công suất và điện năng tiêu thụ: Cần đảm bảo phù hợp với quy mô vận hành và tối ưu chi phí lâu dài.
• Thương hiệu và khả năng bảo trì: Ưu tiên các hãng bơm phổ biến, dễ thay thế linh kiện và bảo dưỡng.
• Độ ổn định và độ bền: Nên lựa chọn bơm có khả năng vận hành liên tục, phù hợp với môi trường công nghiệp.

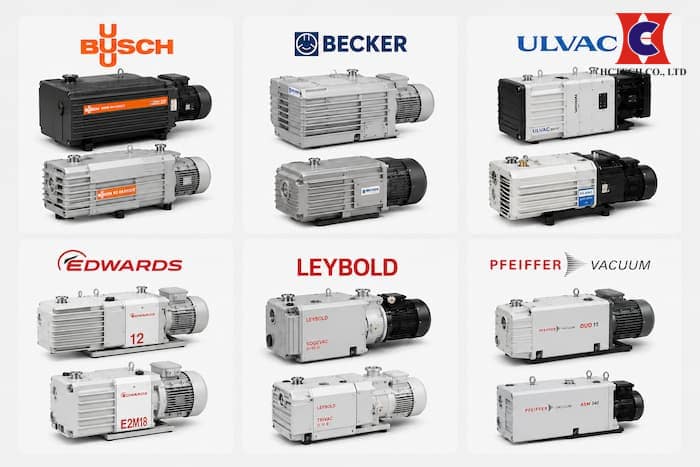

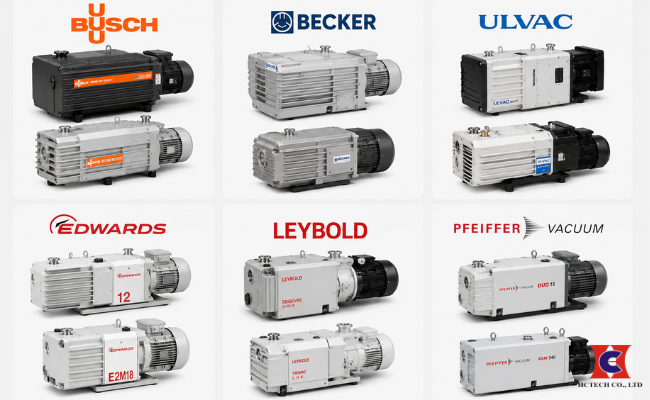

Các hãng sản xuất máy bơm hút chân nổi tiếng và uy tín nhất hiện nay

Hiện nay trên thị trường có nhiều thương hiệu bơm hút chân không được sử dụng rộng rãi trong công nghiệp nhờ độ bền cao và khả năng vận hành ổn định.

Cùng điểm qua một số hãng lớn phổ biến hiện nay:

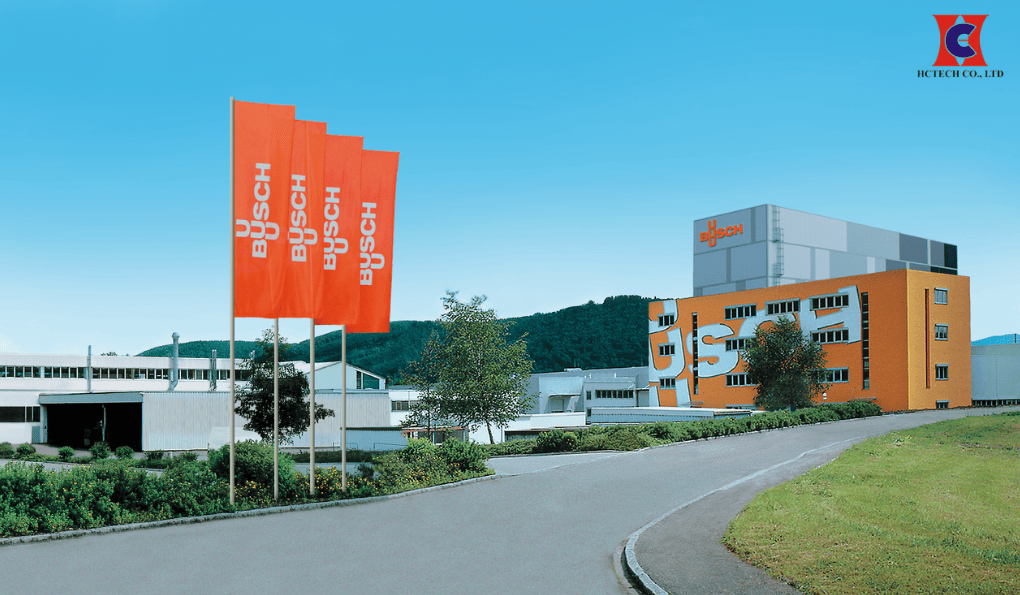

• Bơm hút chân không Busch – Thương hiệu bơm chân không nổi tiếng của Đức, phổ biến trong ngành CNC, thực phẩm và công nghiệp nặng.
• Bơm hút chân không Becker – Chuyên các dòng bơm chân không cánh gạt và bơm khô hiệu suất cao.
• Bơm hút chân không Leybold – Hãng bơm chân không chuyên dùng cho điện tử, phòng sạch và công nghệ cao.
• Bơm hút chân không Edwards – Được sử dụng nhiều trong ngành bán dẫn và công nghiệp chân không.
• Bơm hút chân không Wonchang – Thương hiệu phổ biến tại Việt Nam với nhiều dòng bơm vòng dầu công nghiệp.
• Bơm hút chân không Rietschle – Nổi bật với các dòng bơm chân không khô và tiết kiệm năng lượng.
• Bơm hút chân không Ulvac – Thương hiệu Nhật Bản nổi tiếng trong ngành điện tử và nghiên cứu.
• Bơm hút chân không EVP – Thương hiệu bơm hút chân không công nghiệp đến từ Trung Quốc, nổi bật với đa dạng model bơm vòng dầu, giá thành tối ưu và được sử dụng phổ biến trong nhiều nhà máy sản xuất hiện nay.

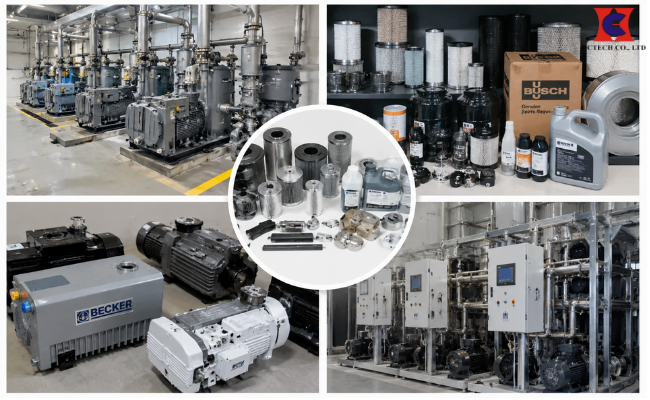

HCTECH – Đơn vị cung cấp máy bơm hút chân không công nghiệp uy tín nhất Việt Nam
